Soluciones inteligentes de tratamiento térmico en la industria aeroespacial

Descargue Soluciones de pirometría AMS2750G

Soluciones de pirometría AMS2750G

El tratamiento térmico es un “proceos especial” Nadcap℠. Cualquier proceso que pueda cambiar o alterar la integridad física o material de una pieza introduciendo tensiones mediante operaciones mecánicas, térmicas o químicas puede considerarse un proceso especial y debe prestarse especial atención para evitar posibles defectos. La AMS2750 se creó para proporcionar requisitos estandarizados de pirometría (medida de temperatura) en el tratamiento térmico de productos para la industria aeroespacial. Las organizaciones necesitan empleados cualificados y un conjunto bien documentado de procedimientos y equipos aprobados para proporcionar pruebas que demuestren tanto el procedimiento como los resultados de cada lote procesado. Nadcap actúa como organismo de aprobación de “procesos especiales” para la fabricación aeroespacial y es administrado por el Instituto de Evaluación de Desempeño (PRI).Se llevan a cabo auditorías periódicas para garantizar que las instalaciones cumplen los requisitos. También se hace referencia a AMS2750 en otros estándares especiales de procesos y se ha adoptado de distintas formas para la industria automotriz (CQI9), del petróleo y del gas y otras industrias.

Descubra cómo nuestras soluciones AMS2750G de pirometría pueden ayudarle:

Contactar con un especialista

Descripción general AMS2750G

La especificación AMS2750 cubre los requisitos de pirometría para los equipos utilizados en el tratamieto térmico de materiales metálicos. A continuación se ofrece una descripción general de las secciones principales tratadas por los productos Eurotherm. Para obtener más información, consulte los estándares AMS2750G (www.sae.org).

Tipo
Precisiones de termopar
R, S
±1.0°F o ±0.6°C o ±0.1%
J, K, N
±2.0°F o ±1.1°C o ±0.4%

Figura 1

Periodo de uso
Ajuste temp. (°F)
Ajuste temp. (°C)
Un uso
> 2300
> 1260
Trimestral o 10 usos
> 2200 a ≤ 2300
> 1205 a ≤ 1260
Trimestral o 90 usos
> 1800 a ≤ 2200
> 980 a ≤ 1205
Trimestral o 180 usos
> 1200 a ≤ 1800
> 650 a ≤ 980
Trimestral o 270 usos
> 500 a ≤ 1200
> 260 a ≤ 650
Trimestral o usuos ilimitados
≤ 500
≤ 260

Figura 2

Sensores de temperatura (sección 3.1)

Esta sección del estándar describe los requisitos de precisión, uso, tipo y calibración del sensor. La figura 1 ofrece un ejemplo de los tipos de termopares más comunes y los requisitos de precisión.

La construcción del termopares incluye tanto los termopares fungibles (cualquier parte del elemento térmico expuesto al entorno del proceso) como los termopares no fungibles (elemento térmico protegido del entorno del proceso, por ejemplo, la funda metálica).

El uso de termopar de carga no fungible de metal base depende de la temperatura.

El periodo de sustitución del termopar de control debe basarse en los datos de SAT, TUS, recalibración, análisis de tendencias y resultados.

Tipo
Precisiones de los instrumentos
Prueba de campo
±1.0°F o ±0.6°C o ±0.1%. Debe ser digital y tener una legibilidad de 0,1 °F o 0,1 °C
Instrumentos de control y registro
±2,0 °F o ±1,1 °C o ±0,2%. Los instrumentos de registro serán digitales y tendrán una legibilidad de 0,1 °F o 0,1 °C

Figura 3

Instrumentación (sección 3.2)

Esta sección describe el trabajo del instrumento, el tipo, la calibración y los requisitos de precisión.En las figuras 3 y 4 se describen los requisitos de tipo de instrumento principales facilitados por Eurotherm.

Los instrumentos de registro deben comprobarse anualmente con una precisión de ±1 min/h mediante un temporizador externo (temporizador calibrado cada 2 años a ±1 s/min). Una alternativa posible es documentar la sincronización digital con NIST (o equivalente) vía satélite, Internet o teléfono (al menos mensualmente) para cumplir estos requisitos de precisión





Tipo
Intervalos de calibración
Prueba de campo
Trimestral
Instrumentos de control y registro
Clase 1 mensual
Instrumentos de control y registro
Clase 2, 3, 4 trimestralmente
Instrumentos de control y registro
Clase 5 y 6 semestralmente
Instrumentos de control y registro
Calibración de equipos de refrigeración semestral

Figura 4

Equipamiento de tratamiento térmico (sección 3.3)

En esta sección se define la tolerancia de uniformidad de la clase de horno (1-6) y el tipo de instrumentación (A-E).

El SAT (sección 3.4) describe una comprobación de la sonda para evaluar la variación de los sistemas de control con un termopar maestro y un instrumento de campo independientes.

El TUS (sección 3.5) se utiliza para evaluar la variación de temperatura dentro de una zona de trabajo cualificada con respecto a la temperatura de consigna.







Clase de horno
°F
°C
1
±5.0
±3.0
2
±10.0
±6.0
3
±15.0
±8.0
4
±20.0
±10.0
5
±25.0
±14.0
6
±50.0
±28.0

Figura 5

Sensores por zona de control
Tipo A
Tipo B
Tipo C
Tipo D+
Tipo D
Tipo E
Control
X
X
X
X
X
X
Registro
X
X
X
X
X
Calor y frío
X
X
Carga
X
X
Registro Adicional
X
Sobre temp.
X
X
X
X
X

Figura 6

Soluciones de tratamiento térmico para ayudar a cumplir con AMS2750G

Cuando se somete a la calibración de campo necesaria, los siguientes instrumentos fabricados por Eurotherm son adecuados para uso en aeroespacial (Nadcap/AMS2750) y en automoción (IATF16949/CQI9 versión 4).

Control de proceso o registro (AMS2750G tabla 7)

Calibración para alcanzar ±2,0 °F o ±1,1 °C o ±0,2% de temperatura, lo que sea mayor.

Tipo
Instrumento Eurotherm
Números de modelo
Control
Todos los modelos
Control
EPC3016, EPC3008, y EPC3004
Control
Con tarjeta termopar mejorada (ET8)
Sobre temperatura
Los equipos de la serie EPC3000 con la opción FM pueden cumplir con el requerimiento de integrar control/sobre temperatura
Control y registro
Todos los modelos
Control y registro

Figura 7

Instrumentos de prueba de campo

Registrador gráfico de la serie 6000, modelos: 6100A TUS y 6180A TUS con CJC externo y precisión de actuación rápida para cumplir ±1 °F o ±0,6 °C o ±0,1% de temperatura, lo que sea mayor.

¹Dispositivos para uso en adquisición de datos (AMS2750G 3.2.4). Consulte la tabla siguiente para obtener soluciones de registro electrónico. El protocolo simple de hora de la red (SNTP) está disponible en los registradores de la serie 6000, registrador/controlador nanodac, PAC (modelos T2550, T2750) y Eycon 10/20 para proporcionar sincronización digital que ayude a cumplir la precisión de registro.

Registros electrónicos
AMS2750G cláusula
CQI-9 4th Ed.
Soluciones Eurotherm
Manipulación evidente
3.2.4.2a
P3.2.6
Los registradores de la serie 6000 de Eurotherm, el registrador/controlador nanodac, el registrador escalable versadac, el controlador E+PLC y el controlador T2750 PAC crean registros de datos de una sola escritura, de sólo lectura, en un formato de archivo binario de prueba de manipulaciones con extensión de archivo .UHH.
Reproducción de registro
3.2.4.2b
P3.2.6
Datos originales inalterables en la herramienta de revisión. La utilidad de software Eurotherm Data Reviewer permite reproducir los datos en un formato de tendencia fácil de examinar. Los datos de origen se registran en un formato de archivo a prueba de manipulaciones.
Registros en formato legible
3.2.4.2c
Sección 4 auditoría de trabajo
Registros completos y precisos para inspección, revisión y copia. El software Eurotherm Data Reviewer y AVEVA™ Reports for Operations pueden generar copias precisas de los registros en formato electrónico y legible por las personas, aptas para inspección, revisión y duplicación.
Revisión del registro
3.2.4.2d
Sección 4 auditoría de trabajo
Evidencia de revisiones de registros en formato electrónico o impreso. Eurotherm Data Reviewer tiene una función de anotación incorporada para proporcionar evidencia de que el registro fue revisado - esta revisión luego se convierte en parte del registro permanente. El registro puede imprimirse como archivo PDF (para revisión electrónica) o como copia impresa para marcado físico a fin de verificar la revisión.
Protección de registros
3.2.4.2e
IATF 16949:2016 define periodos de retención
Recuperación de registros precisos durante todo el período de retención. Eurotherm Data Reviewer es una utilidad de software de segunda generación que también admite formatos de archivo .UHH de Eurotherm creados hace más de 15 años. El archivo redundante de los datos de origen proporciona seguridad de retención adicional. Los registradores de la serie 6000 admiten FTP seguro cuando transfieren archivos a Eurotherm Data Reviewer. La función de “almacenamiento y reenvío” de Eurotherm realiza un respaldo automático de los datos en los servidores si se pierden temporalmente las comunicaciones.
Operación de hardware y software
3.2.4.2f
Funciona durante todo el período de retención (min. 5 años). El programa de obsolescencia establecido por Eurotherm garantiza el soporte de hardware y software durante los períodos de retención establecidos.
Acceso al sistema
3.2.4.2g
Métodos de autorización para el acceso a registros. Los productos de adquisición de datos cuentan con una función opcional de gestión de usuarios que puede utilizarse para gestionar el acceso por contraseña.
Revisiones de software
3.2.4.3
Las revisiones en el software Eurotherm Data Reviewer no afectan los parámetros del proceso. Las revisiones del ciclo de puntos de consigna en PLCs o programadores pueden ser controladas por procedimientos autorizados de acceso y calidad. Los productos de control Eurotherm tienen protección de código de acceso en la configuración. Eurotherm Data Reviewer funciona de manera independiente con los programadores de punto de ajuste del ciclo y no afectará los parámetros del proceso en las actualizaciones de revisión.

Figura 8

Tecnología preparada para la industria 4.0

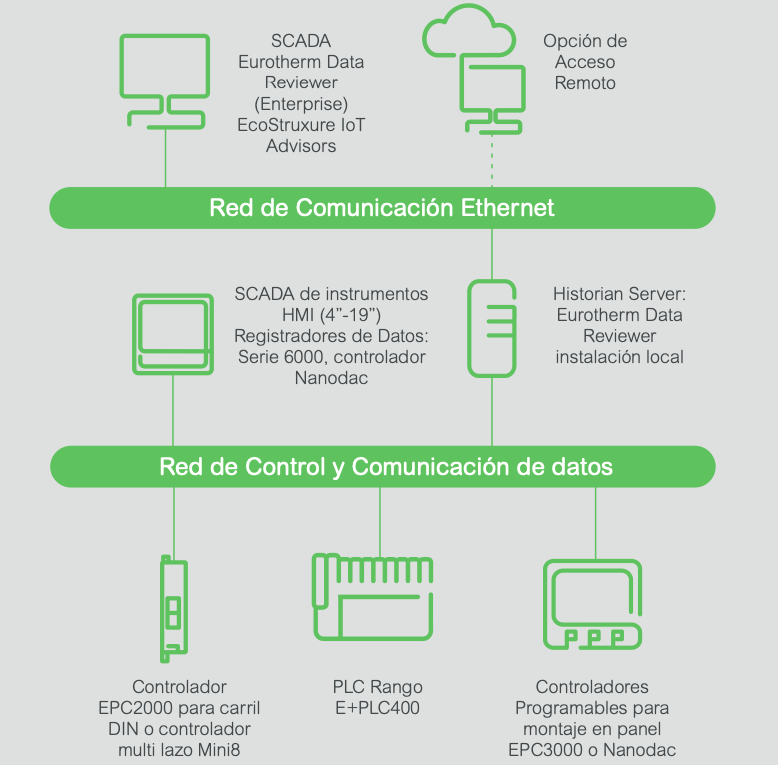

EcoStruxure es la arquitectura de sistemas abierta habilitada para Internet of Things (IoT) de Schneider que ayuda a la transformación digital en tecnología Industry 4.0. Los instrumentos y el software conectados con Eurotherm encajan en esta arquitectura diseñada considerando la ciberseguridad.

EcoStruxure diagram spanish
